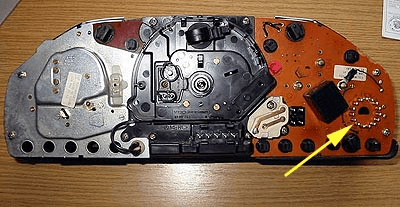

Pin Aansluiting Combi Instrument W201 W124 W126 dashboard
| Pin |
Funktie |
Draad (mm˛) |
draadkleur |
| 01 |
Massa |
0,5 |
bruin |
| 02 |
Temperatuursensor Koelvloeistof |
0,5 |
groen |
| 03 |
Brandstofniveau |
0,5 |
blauw/zwart |
| 04 |
Brandstofreserve |
0,5 |
blauw/groen |
| 05 |
Oliepeil indicator |
0,75 |
bruin/zwart |
| 06 |
Zekering 5 Klem 15 |
0,75 |
zwart/rood/violet |
| 07 |
Grootlicht indicatie |
0,5 |
wit |
| 08 |
Zekering 7 Klem 15 ongezekerd |
0,5 |
rose/rood |
| 09 |
Laadcontrole Klem 61 |
0,75 |
blauw |
| 10 |
Remslijtage indicator links-V
Remslijtage indicator rechts-V
Remslijtage A-As (indien ASR) |
0,5 |
bruin/rood |
| 11 |
Schakelaar remvloeistofniveau |
0,5 |
bruin/wit |
| 12 |
Schakelaar koelvloeistofniveau |
0,5 |
bruin/geel |
| 13 |
Verlichting Klem K |
0,5 |
grijs/violet |
| 14 |
Richtingaanwijzer links |
0,5 |
zwart/wit |
| 15 |
Richtingaanwijzer rechts |
0,5 |
zwart/groen |
|
